Контур заземления в частном доме

22 августа 2012 - Администратор

Как говорится, человеческая жизнь бесценна. И мы стараемся всячески хранить и оберегать ее. В наше нелегкое время, на каждом шагу таятся опасности, которые угрожают человеческой жизни. Одной из них является- поражение электрическим током. Ведь в современном мире отсутствие электрической энергии приведет к гибели человека, он умрет от холода и голода, но именно воздействие тока на организм приводит к плачевным результатам, и чем больше напряжение и время его воздействия на организм- тем результат будет печальней. Поговорим о контуре заземления в частном доме.

Человечество разработало множество защит от возможных угроз для их здоровья, к примеру- от случайно упавшего кирпича на стройке есть каска, от различного рода заболеваний и инфекций- лекарства, а от поражения человека электрическим током существует защитное электро заземление. Но само по себе защитное заземление в частных домах, на дачах да и в квартирах не даёт 100% защиты при авариях на электрических подстанциях и при поломке бытовых приборов, максимальный эффект достигается при использовании целого комплекса защит от поражения электрическим током. Вот об одной из мер мы и погорим.



немного теории про контур заземления

В поселках городского типа, да и в районах сельской местности в основном используют систему TN, для обеспечения населения электроэнергией. Смысл этой системы заключается в том, что нейтраль трансформатора, питающего дома, наглухо заземлена. К дому подводят 4 провода, 3 из которых являются фазами, а 1 ноль. Эта система питания дома при 3-х фазном вводе (220/380В). До подводки к дому проводов, нулевой провод (защитный) и рабочий проводник соединены на всем протяжении пути, такая система называется TN-C. При использовании такой системы заземлены не только сам трансформатор, но и столбы соединяются с нулевым проводником. После того, как вся эта конструкция была подведена к дому, система TN-C преобразовывается в TN-C-S. А делается это легко, при помощи щитка. В нем происходит разделение 1 нулевого защитного провода на 2, а именно делается 1 нулевой рабочий проводник N, и 1 отдельно проведенный защитный PE (очень важно! Он не обрывается на всем протяжении пути). По такой схеме, к конкретному прибору, потребляющему электроэнергию, подходят сразу 3 провода (одна фаза L, один ноль N и один защитный PE). Кроме всего прочего, на подводке всей этой системы из проводов к частному дому, устанавливается контур защитного заземления, который собственно и подключается в щитке к шине PE.

Но стоп - зачем это все надо?

В частных домах, как и в квартирах, защиту выполняют  терма расцепители, их еще называют автоматическими выключателями.  Введем определение- УЗО (это устройство защитного отключения), контур заземления в частном доме. Этот автомат, или как мы его назвали- расцепитель, будет срабатывать, если проходящий через него ток, имеет больше номинал, чем номинал самого автомата. Такое происходит, если в сеть включено мощное нагревательное оборудование, которое дает большую нагрузку на сеть, или произошло короткое замыкание цепи. Следует помнить и учитывать то, что если номинальный ток, на который рассчитан автомат, составляет 25А, то при возникновении нагрузки в 27- 30А, автомат будет выбивать не сразу, а спустя какое-то время. Если ваш автомат, располагается за пределами вашего дома, на улице к примеру, то в зимний период, когда холода начинают проявлять свою натуру, порог срабатывания автомата значительно увеличивается. Да и без всего этого, если возникает короткое замыкание, а длина провода велика, номинал автомата и сечение провода рассчитано не правильно, при их покупке или установке, то срабатывание самого автомата может не произойти вообще. При замене или прокладки новой проводки, вам нужно примерно рассчитать, какая нагрузка у вас будет на сеть, и после всего этого выбрать автомат, с номиналом который бы вас устроил, то же касается и проводов, их сечение нужно подбирать исходя из нагрузки которую вы планируете на них дать. Если к примеру, ток вашей нагрузки по всему дому будет составлять 20А, то установка автомата с номиналом в 63А, может привести к неприятным последствиям, а в некоторых случаях и к трагедии. Автоматы рассчитаны на то, что бы предотвратить возгорания электро проводки и возникновения в следствии пожара. Но самое нехорошее во всей этой системе то, что если возникает неисправность в изоляции токоведущих частей прибора, ток попадает на незаземленный корпус, человек может получить удар током прикоснувшись или взяв в руки такой прибор. Автомат при этом не сработает, он на такое не рассчитан. Таким образом, в систему электроснабжения частного дома, нужно включать УЗО. УЗО- их можно назвать устройствами, которые с легкостью выявляют утечки электрического тока. Если на корпус стиральной машины, бойлера, котла, тостера попадет сетевое напряжение в 220В, то автомат не отключит ток, УЗО в принципе тоже не отреагирует на это, так как утечки нет, но стоит человеку прикоснуться к этому прибору, ток потечет по его организму, как УЗО моментально отключит ток в цепи. Для заметки, кровь, жидкости и спиной мозг в организме человека имеет очень маленькое удельное сопротивление, поэтому прикасаться к токоведущим элементам руками на которых имеются открытые раны или порезы очень опасно! Время срабатывания УЗО очень мало, выявление утечки происходит почти моментально, но несмотря на это, человека прикоснувшегося к стиральной машинке на корпусе которой было 220В, током все таки передернет, но не убьет. Самым идеальным вариантов является такой момент, когда в системе заземления частного дома имеется защитный контур заземления, а сам корпус приборов заземлен. При такой системе, УЗО может отсутствовать, так как ток при попадании на корпус прибора, моментально потечет в землю. На корпусе такого прибора напряжение все равно останется, и человека по прежнему ударит током, но ток будет уже гораздо меньше и не смертелен. Какое напряжение будет на корпусе- это будет завесить от сопротивления заземления и защитного контура. Сопротивление измеряется в Омах. Чем ниже будет сопротивление проводников вашего заземления, тем меньше будет ток на корпусе прибора. При использовании хорошего заземления, ток на корпусе поврежденного электро прибора будет равен примерно 100В, по ощущениям это будет не приятным, но не смертельным. Самым идеальным вариантом будет, если в вашей цепи дома, присутствует и защитный контур заземления и УЗО, так как при повреждении изоляции бытового прибора, ток попадая на корпус моментально потечет в землю, а УЗО определив утечку моментально отключит поступление электрического тока в цепь. Для предотвращения травмирования людей электрическим током, в частных домах, в квартирах и на дачах, следует использовать защитный контур заземления, наличие УЗО и предусматривать защитную шину PE. Таким образом, соблюдая все эти правила, мы можем защитить себя и наших близких от такого грозного и опасного, но одновременно полезного спутника нашей нелегкой жизни.



Делаем собственный контур заземления в частном доме.

Допустим у вас используется система сети типа TN-C, в которой нейтраль заземлена наглухо, и нам нужно сделать повторное заземление при вводе в дом, оно должно выполнять роль защитного электро заземления. Напряжение сети в нашем частном доме равно 220/380В. Сопротивление заземления в любое время года должно быть не больше 10 Ом, можно меньше, но больше никак. У вас возникнет вопрос- сколько же мне нужно зарыть металла в землю что бы заземление было не более 10 Ом?  Существует масса расчетов и формул для определения этой величины. Для этого даже разработаны компьютерные программы, которые учитывают множество показателей и величин, сюда входит и сопротивление материала выбранного для заземления, и ток проводимость грунта на вашем участке, и многое другое. Был один проект изготовления защитного контура электрического заземления, который был рассчитан на компьютере, его мы и возьмем за пример. Для того, что бы обеспечить необходимое сопротивлению заземления, мы вбиваем в землю 4 заземлителя, расположенных вертикально, они представляют собой стальные уголки имеющие длину 2 метра и ширину 40-50мм. Вбиваем их таким образом, что бы верхний край заземлителя находился на глубине 0,5 метра. При помощи арматуры, диаметром 10-12 мм, соединяем уголки между собой путем их сварки. Расстояние между вбитыми в землю уголками не должно быть меньше длины самих уголков, в нашем случае оно составляет минимум 2 метра. Если выдержать расстояния между ними, то располагать уголки можно хоть прямоугольником, хоть квадратом, хоть в ряд. На практике это выглядит примерно так:

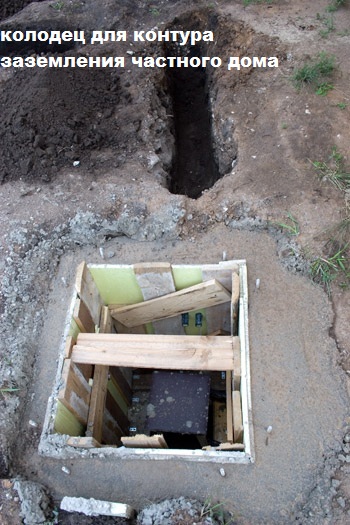

Из дома выведено 4 ПНД-32 трубы (вода, электричество для садово-бытовых нужд, заземление). Для коммутации был предусмотрен технический колодец размером 100х100 см и глубиной 120 см. Первый раз опалубку попробовал сделать из экструдированного пенополистирола толщиной 30 мм (была пара листов) и не пожалел. Стенки получились ровными и гладкими. Доски в данном случае нужны для усиления пенопласта, чтобы бетон при заливке не сломал его.

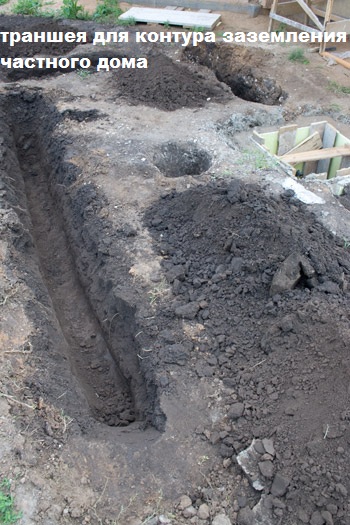

Копаем траншею глубиной 0,5-0,7 метра общей длиной 6 метров для размещения четырех вертикальных заземлителей на расстоянии не менее 2 метров друг от друга.

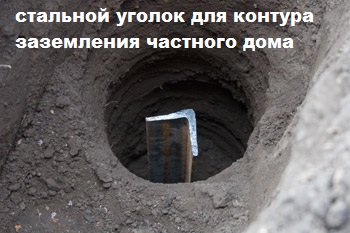

Режем болгаркой уголки по 2 метра и вбиваем их в землю. Я сделал отверстия шнековым буром глубиной 50 см, чтобы легче было вбивать, но уголки и без того хорошо заходят под ударами 5 кг кувалды.

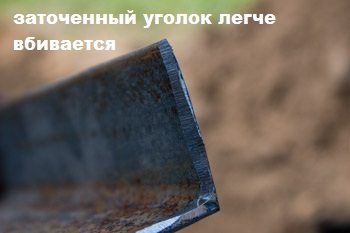

Конец уголка, который вбивается в землю, можно немного заточить. Так уголок легче забивать.


Забивать в землю уголки длиной в 2 метра не составляет большого труда, они вбиваются легко. Для этого не нужно обладать какими-то сверх способностями или иметь высокоразвитую мышечную систему. С этой работой может справиться человек любой комплекции. Так же вы можете сократить количество уголков и до 3-х, но при этом вам следует увеличить их длину до 2.5 метра. Думаю добавленные 50 см осилить реально. Кстати, вбивать в землю уголок 50 к удивлению легче, чем 40. Для заземления лучше всего использовать металл с оцинкованным покрытием, так как он меньше подвержен коррозии. Само место сварки арматуры и уголка желательно так же обработать антикоррозийными веществами. Дерзайте и у Вас всё получится!



Возникнут вопросы, можем обсудить на форуме. Или добавьте своё мнение в комментариях ниже.
